Töne erzeugen

Aufgabe

Verschiedene Töne sollen erzeugt werden.

Aufbau der Schaltung

Material

  • Arduino
  • Summer / Piezo
  • Leitungen



Beschreibung

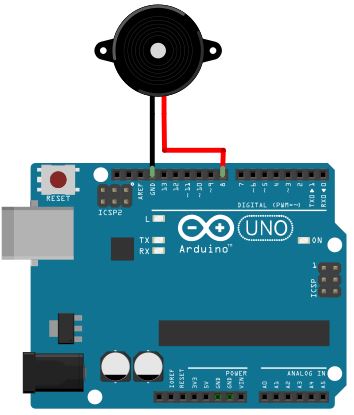

Der Piezo-Summer wird direkt am Arduino an GND und an Pin 8 angeschlossen. Ein Anschluss am Summer ist mit „+“ gekennzeichnet.

Jeder Ton hat eine bestimmte Frequenz, diese liegt z.B. beim Kammerton A bei 440 Hertz.

Mit Hilfe von Befehlen kann man dem Arduino so programmieren,  dass er diese Frequenz an einen digitalen Ausgang sendet. Am Piezo-Summer ertönt dann der Ton.

Wenn man einen Lautsprecher an den Arduino anschließen will, so sollte dieser in Reihe mit einem 10kW Widerstand geschaltet sein!!!

Noten und Frequenzen

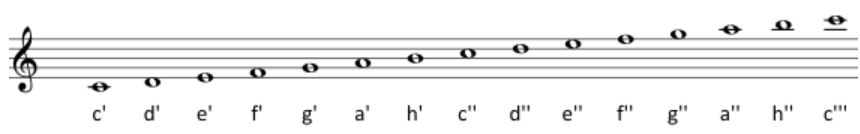

 In der Tonleiter sind die Töne einer Oktave aufgelistet:

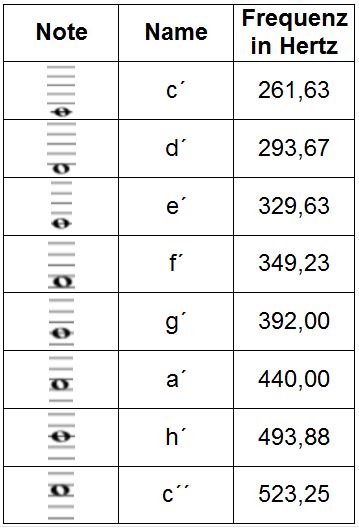

Jedem Ton ist eine bestimmte Frequenz zugeordnet. Frequenzen werden in Schwingungen pro Sekunde oder in Hertz angegeben.

Zupfst Du z.B. an einer Gitarre die "E-Saite", dann schwingt diese 329,63 mal pro Sekunde. Die "A-Saite" schwingt 440 mal pro Sekunde.

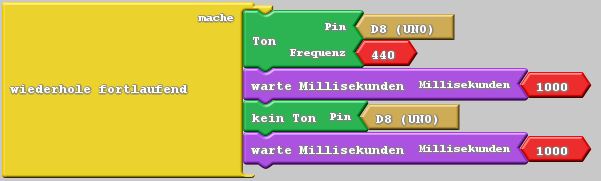

Das ArduBlock-Programm

Bedeutung der einzelnen Blöcke

(Steht unter dem Block keine Erklärung, dann wurde er bereits in einem Tutorial erklärt)

An den Pin 8 werden Signale in einer  Frequenz von 440 Hertz gesendet. Aus dem Summer ertönt der Ton a´.



Eine Pause von einer Sekunde wird eingelegt. Der Ton erklingt eine Sekunde lang.



An Pin 8 wird der Ton ausgeschaltet.



Der Arduino-Sketch

(Steht keine Erklärung, dann wurde der Befehl bereits in einem Tutorial erklärt)

1 void setup()



2 {
3 }
4 void loop()
5 {
6 }
7      tone(8, 440); // An den Pin 8 werden Signale in einer  Frequenz von 440 Hertz gesendet. Aus dem Summer ertönt der Ton a´.
8      delay( 1000 );
9      noTone(8); // Der Ton an Pin 8 wird abgeschaltet.
10

     delay( 1000 );


11

}



Aufgaben

  • Ändere das Programm so, dass das Lied „Alle meine Entchen“ ertönt.
  • Informier dich über die Noten und Frequenzen und lege eine Liste darüber an
